AVR용 USB 개발장비 세트
  • 모델명 : AD-USBDEV
  • 제조사 : (주)뉴티씨(NEWTC)
  • 판매가격 : 원 (부가세 포함)
  • 수량 : 개
  • 개요
  • 구성도
  • 제품작동
  • 콘텐츠
  • 쇼핑

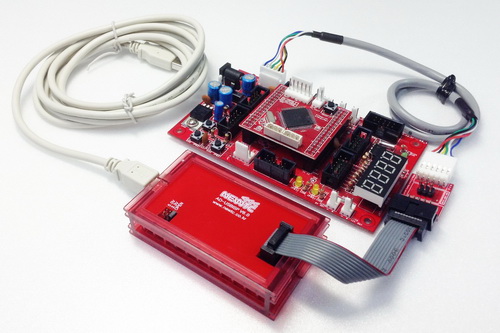

                              [ AD-JTAG V03 ]                                           [ AD-USBISP V6.0 ]

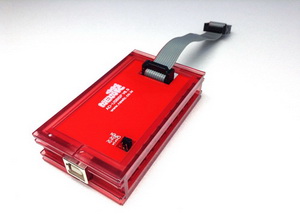

◈ AD-USBISP V6.0 개발 장비 소개

ㆍ AVR 용 ISP(In System Programming) 개발 장비
- AVR 내부 프로그램 메모리에 사용자가 작성한 프로그램을 다운로드 하여 테스트 해볼 수 있습니다. (Flash Read/Write 지원)
- ATMEGA2560, ATMEGA2561, ATMega128, ATMega32, ATMega16, ATMega8 등 ISP를 지원하는 모든 8비트AVR 마이크로컨트롤러 다운로드 가능 (3.3V/5V 호환)
- AT89S52, AT89S51등 89S계열의 8051호환 마이크로컨트롤러에 사용 가능
- 지원 S/W (http://www.newtc.co.kr 홈페이지에서 각종 강좌 제공)
- ICC-AVR 에서 컴파일 후 자동 다운로드 가능
ㆍ CodeVision C Compiler
   V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
   V1.25.x 버전 이상에서 안정적인 동작 가능
       (하지만, 일부 코드비전 버전에서는 EEPROM Write시 문제 발생 가능있을 수 있으므로,
        이 경우 AVR Studio를 사용하여, EEPROM Write하세요.)

- AVR STUDIO 최신버전 V6.1~ V4.13 모두 지원
       (단, AVR Studio의 버전별로 일부 MCU는 AVR Studio V4.19까지만 지원됩니다. ==> 프로그램은 자료실에서 다운로드 가능.)




ㆍ USB를 통한 타겟보드에 전원공급시 3.3V 또는 5V 또는 공급 안함 중 선택이 가능합니다.

< ATMEL Studio V6.1에서
  STK500 이 지원되는 ATMEGA 시리즈 >

ATA6612C, ATA6613C, ATA6614Q,
ATMEGA128, ATMEGA1284, ATMEGA1284P,

ATMEGA32, ATMEGA32A, ATMEGA324A, ATMEGA324P, ATMEGA324PA,
ATMEGA328, ATMEGA328P,

ATMEGA16, ATMEGA16A, ATMEGA162, ATMEGA164A, ATMEGA164P, ATMEGA164PA,
ATMEGA168, ATMEGA168A, ATMEGA168P, ATMEGA168PA,

ATMEGA8, ATMEGA8A, ATMEGA8515,
ATMEGA88, ATMEGA88A, ATMEGA88P, ATMEGA88PA

ATMEGA48,ATMEGA48A, ATMEGA48P, ATMEGA48PA,
ATMEGA644, ATMEGA644A, ATMEGA644PA,


< ATMEL Studio V6.1에서
  STK500 이 지원되는 ATtiny 시리즈 >

ATtiny13, ATtiny13A,
ATtiny2313, ATtiny2313A,
ATtiny25, ATtiny261, ATtiny261A, ATtiny28,
ATtiny4313
ATtiny45, ATtiny461, ATtiny461A,
ATtiny48,
ATtiny85, ATtiny861, ATtiny861A, ATtiny88

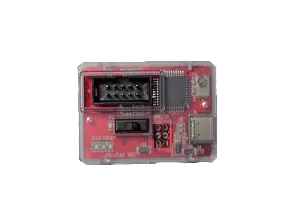

◈ AD-JTAG 소개

ㆍ AVR 용 JTAG 개발 장비
    - AVR 각 포트, 인터럽트, 레지스터 등을 브레이크 포인트를 잡아서, 소스 코드 라인 별로 칩의 동작상태를 보실 수
      있습니다
    - AVR 마이크로 컨트롤러 중에서 JTAG은 AT90CAN128, ATmega128, ATmega16, ATmega162, ATmega169,  ATmega32, ATmega323, ATmega64만 지원합니다.
    - AVR Studio 및 IAR의 EwAVR 에서 AVR에 프로그램 다운로드 및 디버깅이 가능.

ㆍ 사용 S/W
    - http://www.newtc.co.kr 홈페이지에서 AVR Studio버전 V4.19 다운로드 받아서 사용 및
       각종 AVR 강좌 제공

ㆍ CodeVision C Compiler
    - V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
    - V1.25.x 버전 이상에서 안정적인 동작 가능

ㆍ AVR 과 연결하는 방법
    - AVR의 TCK, TDO, TMS, TDI를 AVR JTAG의 TCK, TDO, TMS, TDI로 연결한다.




[JTAG 연결 커넥터 회로도]
