본 모듈은 AM-128USB V3.0이며 교육용으로 개발된 제품입니다.

*산업용 전자파인증이 필요하신 분은, AM-128USB V2.0을 사용하시길 권장합니다.



USB to Serial + USBISP V7.0 + AVR(Atmega128) + Arduino

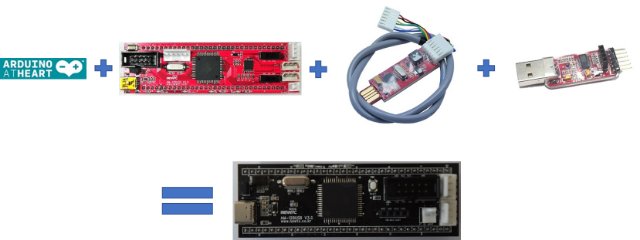

Four in one으로 네가지 기능이 하나로 합쳐진 모듈입니다.







1.  ATMega128 USB 모듈(AM-128USB V3.0) 소개

◆ ATMega128 칩을 이용하여 USB 모듈형 개발 보드.

◆ AM-128USB에 내장된 USBISP로 프로그래밍 가능

◆ JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원

◆ TTL Level(5V) 신호 지원

◆ AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능

◆ Arduino로 사용 가능

◆ 외부 2핀 커넥터로 5V 전원공급 또는 USB 전원이 점퍼 연결만으로 AVR에 공급됨

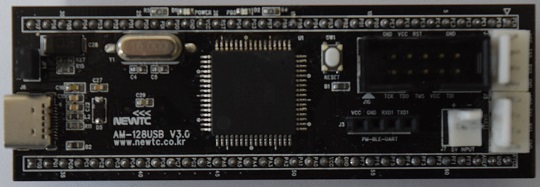

AM-128USB V3.0모듈(전면)

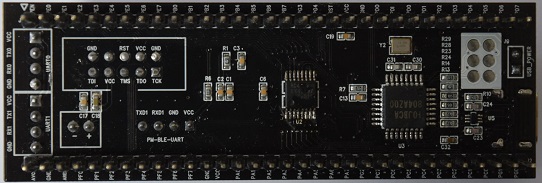

AM-128USB V3.0모듈 (후면)



2.  AM-128USB 모듈(ATMega128 USB) V3.0 H/W

2.1  하드웨어 구성도

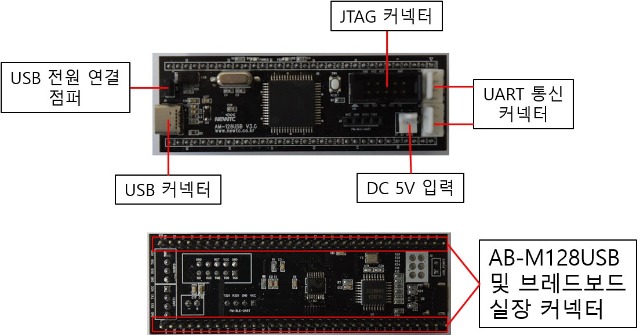

AM-128USB 모듈의 구성도

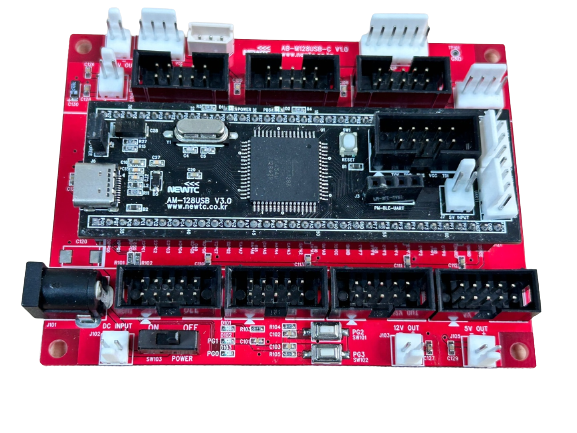

AM-128USB 모듈을 AB-M128USB-C 보드에 장착하는 방법

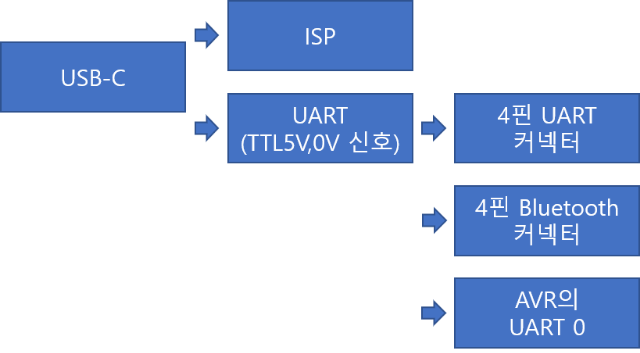

AM-128USB USB 신호 처리 블록도

* LED 사용하기



위 그림과 같이 본 USB 모듈에는 LED 2개가 부착되어 있으며,

특히 PA0는 개발 및 테스트 중에 이용할 수 있습니다.

LED는 PA0 핀의 비트가  “0”일 때 켜지고, “1”일 때 꺼지도록 Active Low 방식으로 설계되었습니다.

* USB to Serial 칩이 내장되어 있으므로, USB 연결 후 점퍼(JP1) 연결만하면 내부 타겟 모듈에
전원을 넣을 수 있습니다. 또한, 동시에 가상 시리얼 포트가 잡힙니다.

* 본 모듈의 큰 특징 중 하나는 USB 포트, 4핀 UART TTL 레벨 포트 이 두가지 UART 출력 방식을 모두 내장하고 있으며, 어떤 포트에든 동시에 연결하여 사용이 가능하다는 데 있습니다.

 즉, UART0에서 모니터링 하면서, 동시에 TTL Level 4핀 커넥터에 GPS를 연결하여 GPS 데이터를 수신이 가능합니다.

모듈을 실제 사용해 보면, 매우 편리합니다.

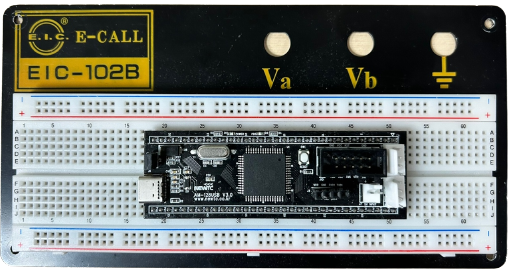

 AM-128USB 모듈의 빵판 장착 사진
