◈ AVR용 JTAG 개발 장비
ㆍ AVR 각 포트, 인터럽트, 레지스터 등을 브레이크 포인트를 잡아서, 소스 코드 라인 별로 칩의 동작상태를 보실 수 있습니다.
ㆍ AVR 마이크로 컨트롤러 중에서 AT90CAN128, ATmega128, ATmega16, ATmega162, ATmega169, ATmega32, ATmega323, ATmega64만 지원합니다.

◈ 사용 S/W
ㆍ http://www.newtc.co.kr 홈페이지에서 AVR Studio 버전 업그레이드 시 JTAG 업그레이드 방법 및 각종 AVR 강좌 무료 제공
ㆍ CodeVision C Compiler
  - AVR Studio 4.19 ( build 730 ) (Atmel Studio 7.0 미지원)

http://www.atmel.com/dyn/resources/prod_documents/AvrStudio4Setup.exe
  - 업그레이드가 어려우시면 회사를 방문해 주시거나, 회사로 보내주시면서 보내고 받으시는 택배비만 담하시면 무료로 업그레이드가 가능합니다.
  - V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
  - V1.25.x 버전 이상에서 안정적인 동작 가능

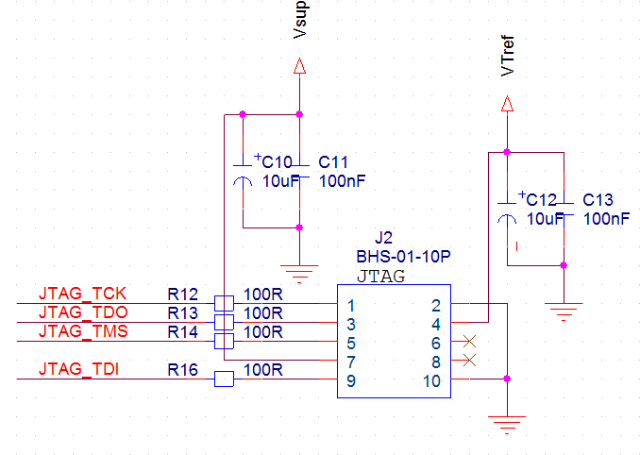

ㆍ AVR 과 연결하는 방법
  - AVR의TCK, TDO, TMS, TDI를 AVR JTAG의 TCK, TDO, TMS, TDI로 연결한다.

■ 제품 사용 방법

ㆍ ICC에서컴파일하고나면프로젝트이름.cof 라는 파일이 생기는 데, 이 파일을 AVR Studio를 실행하고, load합니다.
ㆍ JTAGICE와 ATmega128을 선택하고, Finish를 누른다.
ㆍ Run(F5)을 눌러서 실행하면 됩니다. 브레이크 포인트를 잡아서 AVR Studio서 디버깅도 가능합니다. 이렇게 보면 클럭이 정지된 상태에서 레지스터 상태 및 변수 값의 상태, 포트값 등을 볼 수가 있습니다.

AD-JTAG V02 : 메뉴얼 다운로드
                         드라이버 다운로드

AD-JTAG V1.1  메뉴얼 다운로드
