본 제품은 방송통신기자재등의 적합등록필증을 받은 제품입니다.
KC인증 번호 : R-R-TXZ-AD-USBISP-V7
대부분의 최신 OS의 드라이버가 지원됩니다.
ubuntu 18.04 / fedora 1.2 / windows7 32,64비트 / windows10 32,64비트 운영체제에서 동작하는 것을 확인하였습니다.
STK500을 지원하는 프로그램만 있다면, 저희 뉴티씨의 USBISP를 이용하면, 다양한 컴퓨터 환경에서 AVR을 이용하여 개발 하실 수 있습니다.
1. 제품의 특징
1) ATMEL의 최신 소프트웨어들 모두 지원 (ATMEL Studio V7.0, V6.x, V5.x, AVR Studio V4.19~ 4.13 버전)
2) USB 전원을 TARGET 보드에 넣어주는 기능(전류 최대 100mA 이하 사용시만 권장).
3) 플래시 다운로드 크기 제한 없음. (큰 장점입니다. 즉, 256k도 지원됩니다.)
4) 윈도우즈 8 및 10 환경( 32비트, 64비트 모두) 에서 완벽하게호환됩니다.
최신 대부분의 OS별 모든 드라이버 지원됩니다. 지원 프로그램만 있다면,
다양한 컴퓨터 환경에서 AVR을 이용하여 개발하실 수 있습니다.

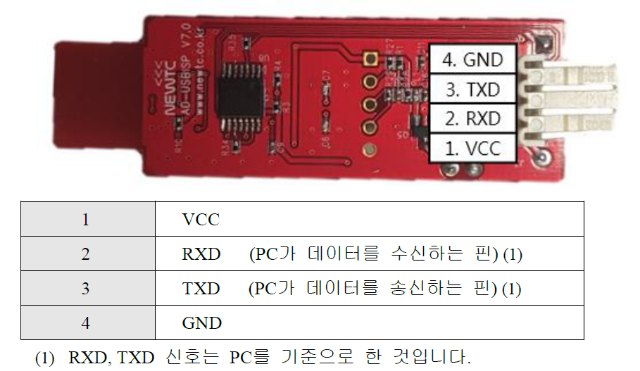

5) USB to UART(TTL,CMOS Level) 장착되어 4핀 커넥터로 입출력됩니다.
6) 내부 EEPROM READ 및 WRITE 모두 지원됩니다. (INTEL HEX 포맷)
7) 89S51, 89S52 지원 (AVR Studio 사용)
8) CodeVision AVR 사용시 Codevision V1.25 이상 사용을 권장합니다.
9) 다운로드 속도가 더욱 다양해 졌습니다.(저속 ~ 최고속도)
10) 다운로드 속도가 훨씬 빨라졌습니다. (ISP다운로드 최고속도인 1.843MHz에서
ATmega2560 MCU기준 10,212Byte의 HEX파일을 다운로드하는데 약 0.9초안에 완료됩니다.)
AD-USBISP V03.6의 5.5배 / AD-USBISP V6.0의 2.4배에 해당하는 속도입니다.
11) 현재 상태를 표시하는 LED가 5가지 모드로 명확하게 표시됨.
2. 제품 소개
1) AVR 용 ISP(In System Programming) 개발 장비(FlashRead/Write 지원)
- AVR 내부 프로그램 메모리에 사용자가 작성한 프로그램을 다운로드하여 테스트 해볼 수 있습니다.
2) ISP를 지원하는 모든 8비트 AVR 마이크로프로세서지원됨. (3.3V/5V 호환)
3) AT89S52, AT89S51등 89S계열의 8051호환 마이크로컨트롤러에 사용 가능
4) USB to Serial(TTL Level) 변환 기능 및 커넥터 기본 제공 (단, USBISP용 다운로딩 6핀커넥터와 동시 사용 불가)
5) http://www.newtc.co.kr 홈페이지에서 각종 강좌 제공 및 사용자매뉴얼에따라하기식의 사용법 제공
6) ICCAVR 에서 컴파일 후 자동 다운로드 기능 지원
7) CodeVision CCompiler 지원
- V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
- V1.25.x 버전 이상에서 안정적인 동작 가능
8) ATMEL STUDIO 최신버전 V7.0, V6.x, V5.x, 및AVR Studio V4.19 ~ 4.13 등 지원

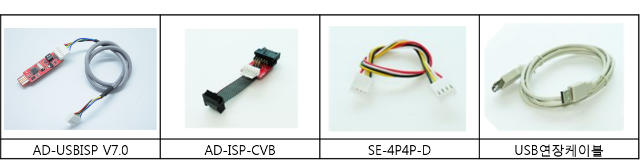

◈ AD-USBISP V7.0 구성품

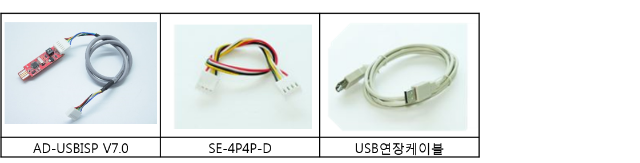

◈ AD-USBISP-L(라이트) V7.0 구성품

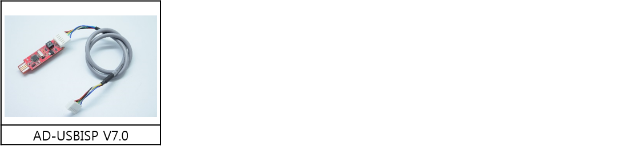

◈ AD-USBISP-S(스페셜) V7.0 구성품
