1. ATMega128 USB 모듈(AM-128USB V2.0) 소개

◆ ATMega128 칩을 이용하여 USB 모듈형 개발 보드.

◆ AM-128USB에 내장된 시리얼 포트로 디버깅 기능

◆ FTDI의 USB to Serial 최신 IC 적용 구성

◆ TTL Level(5V), RS-232C Level(±12V) 신호 모두 동시 지원

◆ ISP, JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원

◆ AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능

◆ 외부 2핀 커넥터로 5V 전원공급 또는 USB 전원이 점퍼 연결만으로 AVR에 공급됨

◆ KCC 인증번호 : MSIP-REM-TXZ-AM-128USBV20

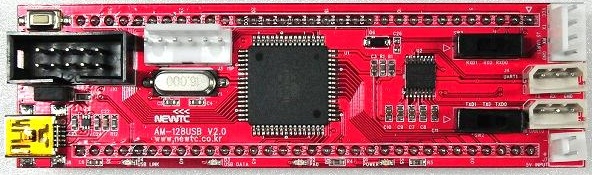

AM-128USB V2.0모듈(전면)

AM-128USB V2.0모듈 (후면)

AM-128USB 모듈의 빵판 장착 사진

2. AM-128USB 모듈(ATMega128 USB) V2.0 H/W
2.1 하드웨어 구성도

AM-128USB 모듈의 구성도

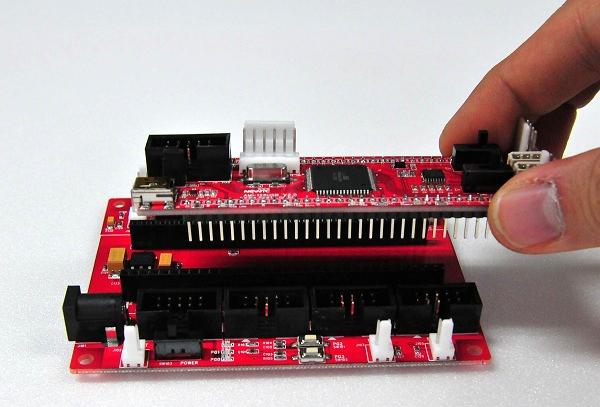

AM-128USB 모듈을 AB-M128USB-C 보드에 장착하는 방법

AM-128USB USB to 시리얼 신호 처리 블록도

* USB to Serial용 UART 선택 스위치(SW2, SW3)

- USB로 연결되는 AVR의 UART를 UART0와 연결할 것인지 또는 UART1과 연결하여USB 쪽으로 연결할 것인지를 사용자에 의해 절체하여 변경할 수 있습니다.

- UART0사용시 SW2(TXD), SW3(RXD)를 TXD0, RXD0로 위치시키고 사용해야 하며,
UART1사용시 SW2(TXD), SW3(RXD)를 TXD1, RXD1로 위치시키고 사용해야
PC의 USB 를 통하여 가상 시리얼 포트로 연결되므로 주의하시기 바랍니다.


                                                       AM-128USB V2.0모듈의 기구도

                                                        AM-128USB V2.0모듈의 커넥터들

* LED 사용하기

위 그림과 같이 본 USB 모듈에는 LED 4개가 부착되어 있으며, 특히 PA0는개발 및 테스트 중에 이용할 수 있습니다.

LED는 USB to Serial 칩의 USB 관련 핀(USB LINK/USB DATA) 및 PA0 핀의 비트가 각각 “0”일 때 켜지고, “1”일 때 꺼지도록 Active Low 방식으로 설계되었습니다.

* USB to Serial 칩이 내장되어 있으므로, USB 연결 후 점퍼(JP1) 연결만하면 내부 타겟 모듈에
전원을 넣을 수 있습니다. 또한, 동시에 가상 시리얼 포트가 잡힙니다.

* 본 모듈의 큰 특징 중 하나는 USB 포트, 4핀 UART TTL 레벨 포트, 3핀 RS-232C레벨 이 세가지 UART 출력 방식을 모두 내장하고 있으며, 어떤 포트에든 동시에 연결하여 사용이 가능하다는 데 있습니다.

즉, UART0에서 모니터링 하면서, 동시에 TTL Level 4핀 커넥터에 GPS를 연결하여 GPS 데이터를 수신하고, 3핀 커넥터를 통하여 멀리 있는 다른 보드로 데이터 송수신이 가능합니다.

모듈을 실제 사용해 보면, 매우 편리합니다.
