◈ AD-USBISP V6.0 개발 장비 소개
본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : KCC-REM-TXZ-AD-USBISPV6
ㆍ AVR 용 ISP(In System Programming) 개발 장비
- AVR 내부 프로그램 메모리에 사용자가 작성한 프로그램을 다운로드 하여 테스트 해볼 수 있습니다.
(Flash Read/Write 지원)
- ATMEGA2560, ATMEGA2561, ATMega128, ATMega32, ATMega16, ATMega8 등 ISP를 지원하는 모든 8비트
AVR 마이크로컨트롤러 다운로드 가능 (3.3V/5V 호환)
- AT89S52, AT89S51등 89S계열의 8051호환 마이크로컨트롤러에 사용 가능
ㆍ USB를 통한 타겟보드에 전원공급시 3.3V 또는 5V 또는 공급 안함 중 선택이 가능합니다.
ㆍ 지원 S/W (http://www.newtc.co.kr 홈페이지에서 각종 강좌 제공)
- ICC-AVR 에서 컴파일 후 자동 다운로드 가능
- CodeVision C Compiler
V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
V1.25.x 버전 이상에서 안정적인 동작 가능
(하지만, 일부 코드비전 버전에서는 EEPROM Write시 문제 발생 가능있을 수 있으므로,
이 경우 AVR Studio를 사용하여, EEPROM Write하세요.)
- AVR STUDIO 최신버전 V7.0~ V4.13 모두 지원
(단, AVR Studio의 버전별로 일부 MCU는 AVR Studio V4.19까지만 지원됩니다. ==> 프로그램은 자료실에서 다운로드 가능.)
< ATMEL Studio V6.1에서 STK500 이 지원되는 ATMEGA 시리즈 >
ATMEGA128, atmega128A, ATMEGA1284, ATMEGA1284P,
ATA6612C, ATA6613C, ATA6614Q,
ATMEGA32, ATMEGA32A, ATMEGA324A, ATMEGA324P, ATMEGA324PA,
ATMEGA328, ATMEGA328P,
ATMEGA16, ATMEGA16A, ATMEGA162, ATMEGA164A, ATMEGA164P, ATMEGA164PA,
ATMEGA168, ATMEGA168A, ATMEGA168P, ATMEGA168PA,
ATMEGA8, ATMEGA8A, ATMEGA8515,
ATMEGA88, ATMEGA88A, ATMEGA88P, ATMEGA88PA
ATMEGA48,ATMEGA48A, ATMEGA48P, ATMEGA48PA,
ATMEGA644, ATMEGA644A, ATMEGA644PA,
< ATMEL Studio V6.1에서 STK500 이 지원되는 ATtiny 시리즈 >
ATtiny13, ATtiny13A,
ATtiny2313, ATtiny2313A,
ATtiny25, ATtiny261, ATtiny261A, ATtiny28,
ATtiny4313
ATtiny45, ATtiny461, ATtiny461A,
ATtiny48,
ATtiny85, ATtiny861, ATtiny861A, ATtiny88

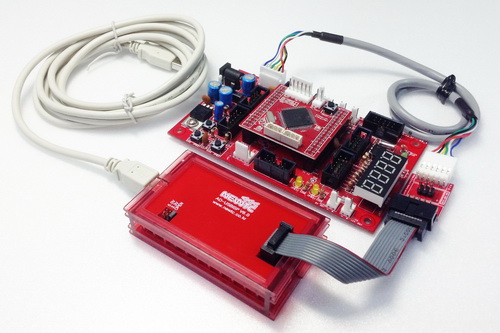

[AD-USBISP V6.0과 AB-M128Pro-A와 연결]
[ AD-USBISP V6.0 뒷면 외관 ]

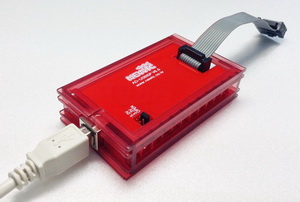

[ AD-USBISP V6.0 측면 외관(LED 점등) ]
|
1열 6핀 |
|
1. MOSI |
2. MISO |
3. SCK |
4. RST |
5. GND |
6. VTref |
|
|
|
|
|
|
|
|
|
2열 6핀 |
|
|
|
|
|
1. MISO |
3. SCK |
5. RST |
|
|
|
|
|
2. Vtref |
4. MOSI |
6. GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
2열 10핀 |
|
|
|
1. MOSI |
3. NC |
5. RST |
7. SCK |
9. MISO |
|
|
|
2. Vtref |
4. GND |
6. GND |
8. GND |
10. GND |
|
[ISP 커넥터 핀번호]
ㆍ ATMega128 의 경우 1번과 2번 핀에 PDI, PDO를 연결하고 PDI, PDO가 없는 AVR의 경우 MOSI, MISO를 연결합니다.
ㆍ 각 핀들의 기능
- MOSI : Master output Slave input
- MISO : Master input Slave output
- SCK : Master clock out
- RST Reset signal
- Vtref : Target board voltage
- NC : Not Connect
ㆍ USB 버스 전원 사용 방법

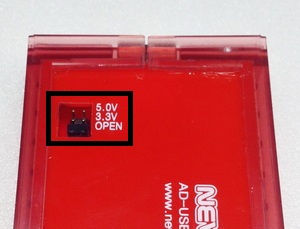

- USB-ISP를 사용하면서 USB의 전원(5V 또는 3.3V)을 사용하고 싶다면 쇼트핀 으로 “5.0V” 또는 “3.3V”
표시되어 있는 제품 전면의 하단부에 위치한 헤더핀에 꽂으면, PC에서 공급되는 전원으로 모터 구동 및 많은
전류가 필요한 회로를 동작시킬 경우 적용하여 사용할 수 있습니다.
USB 스펙 상으로는 500mA까지 사용할 수 있지만 순간적으로 많은 전류가 흐를 경우 문제가 발생할 수 있기
때문에 100mA까지만 사용하는 것을 권장합니다.
기본 셋팅은 “OPEN” 위치에 쇼트핀을 꽂아 둠으로 USB 전원을 사용하지 않는 것으로 되어 있습니다.
ㆍ 변환 커넥터 사용 방법
- AD-ISP-CVB 컨버팅 보드를 사용하여 표준 GP 또는 1열6핀 본사에서 제작되어 나오는 보드에 다운로드 할 수 있습니
다. 본사의 USBISP를 구매하시면 컨버팅 보드가 기본으로 포함되어 있습니다.
◈ 소프트웨어 사용 방법
1. ㈜뉴티씨(NEWTC) 홈페이지 자료실에 제공되는 USBISP V6.0드라이버를 다운로드 받아서 설치합니다.
- 홈페이지 주소 : http://www.newtc.co.kr (자료실)
2. 컴퓨터의 USB 포트에 AD-USBISP V6.0 (이하 USBISP)을 연결하면 장치가 검색됩니다.
- 내 컴퓨터의 시스템하드웨어장치관리자에 위 그림과 같이 포트 장치에 USB Serial Port포트가 잡힙니다.
- 여기서는 COM5 라고 되어 있는데 각자 컴퓨터에 따라 또는 연결되는 USB 포트에 따라 달라질 수 있으니 USBISP를
사용하기 전에 확인 해야 합니다.
- COM 포트의 변경이 필요할 경우 USB Serial Port를 선택하고, 마우스 오른쪽 버튼을 눌러 속성>포트설정>고급>COM
포트번호를 변경할 수 있습니다.
 [USB-ISP 와 AB-M128Pro 보드의 연결]
|
