ㆍ AM-128PRO, AM-128PL MCU 모듈을 연결하여 개발할 수 있는 보드입니다.
ㆍ ATMega128의 모든 포트(PORTA - PORTF)가 10 Pin 커넥터로 연결되어 있음.
ㆍ AM-128PRO에 내장된 시리얼 포트로 디버깅 가능
ㆍ 외부전원 12V 입력. 내부동작 5V 단일 전원 사용

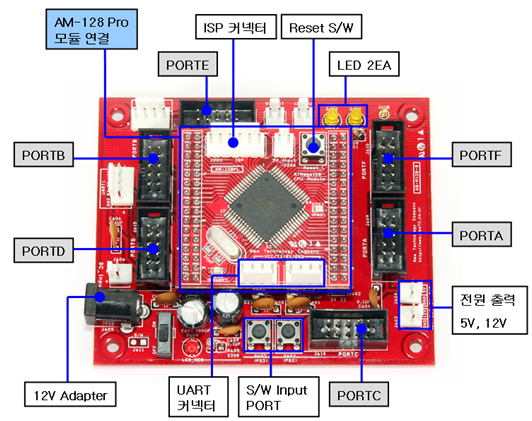

[ATMega128 개발 보드 AB-M128-B]

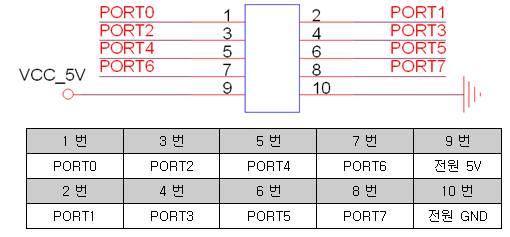

[포트 커넥터 핀 번호]





[관련 개발 장비 (별매)]

◈ AB-M128-B (ATMega128 개발 보드) 사용하기

ㆍ AVR 마이크로컨트롤러의 ISP 기능을 이용하여 PC 에서 프로그램을 작성하여 다운로드 하여 동작시킬 수 있습니다.
ㆍ 컴파일러로는 ICC AVR, CodeVision AVR 등 이 있습니다.
ㆍ 컴파일러로 컴파일을 한 후 생성된 다운로드용 파일을 ISP 를 이용하여 다운로드 할 수 있습니다.
ㆍ 컴파일러 툴에서 ISP 기능을 지원 합니다.
ㆍ 프로그램 다운로드는 AD-USBISP(USB),AD-ISPPRO(프린터포트),AD-JTAG(시리얼포트)을 사용하여 할 수 있습니다.
ㆍ 자세한 내용은 당사 홈페이지 (http://www.newtc.co.kr)에서 제공하는 강좌를 이용하시기 바랍니다.
