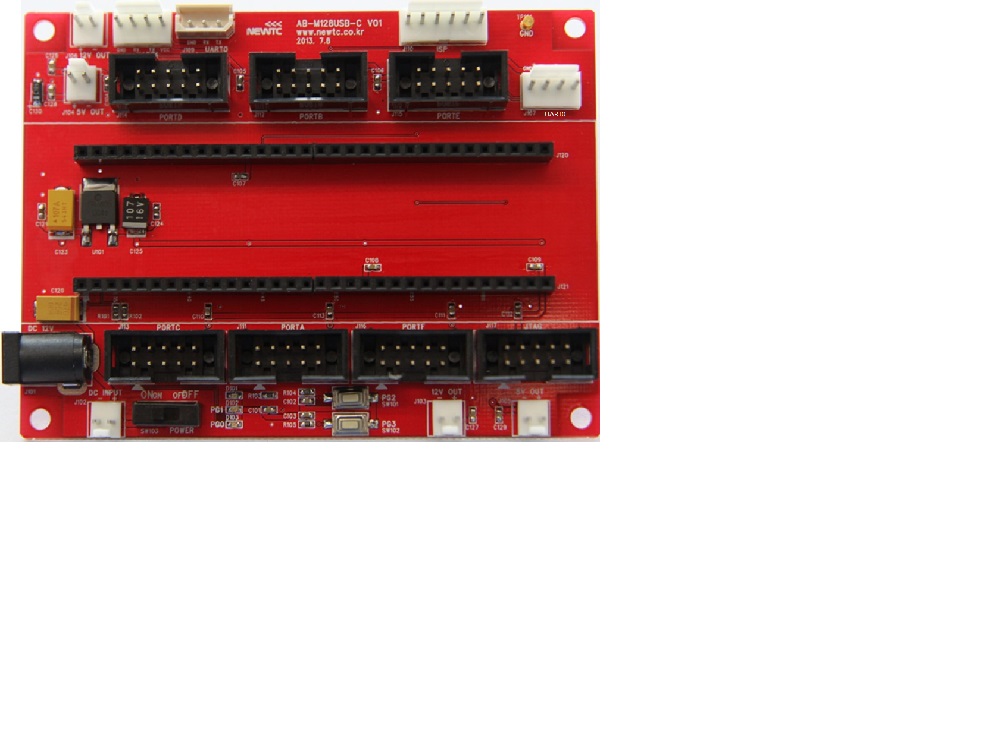

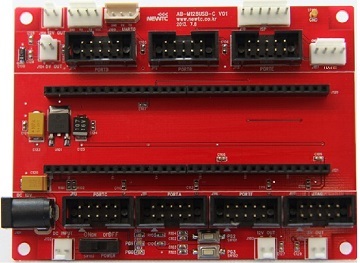

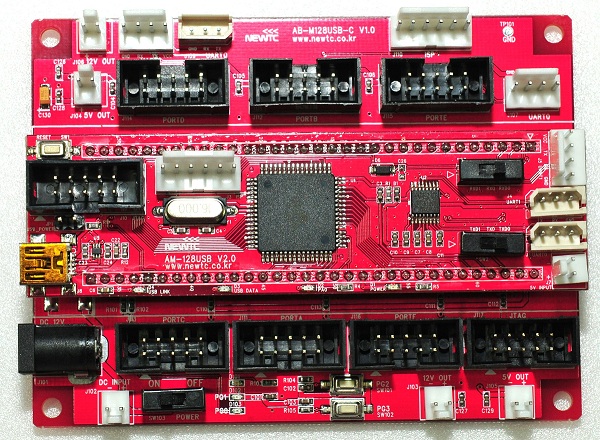

1.  AB-M128USB-C (ATmega128USB 학습용 USB 보드) 소개

◆ AM-128USB 모듈을 연결하여 ATmega128로 개발할 수 있는 보드.

◆ ATmega128의 모든 포트(PORTA ~ PORTF)가 10핀 커넥터로 연결되어 있음.

◆ ATmega128의 PORTG는 LED 2개 스위치 2개 메인보드 밑쪽 중간부에 제작되어 있음.

◆ AM-128USB에 내장된 시리얼 포트로 디버깅 기능

◆ FTDI의 최신 USB to Serial IC가 적용된 구성

◆ TTL Level(5V), RS-232C Level(±12V) 신호 모두 지원

◆ ISP, JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원

◆ AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능

      ◆ 외부전원 12V 1A 입력 추천(DC 7V ~ 25V 동작가능), 내부동작 5V 단일 전원 사용


2.  ATMega128 USB 모듈(AM-128USB) 소개

◆ ATMega128 칩을 이용하여 USB 모듈형 개발 보드.

◆ AM-128USB에 내장된 시리얼 포트로 디버깅 기능

◆ FTDI의 USB to Serial 최신 IC 적용 구성

◆ TTL Level(5V), RS-232C Level(±12V) 신호 모두 동시 지원

◆ ISP, JTAG 커넥터 적용으로 프로그램 다운로드 편리 지원

◆ AM-128USB 모듈의 브레드 보드(빵판)에 실장 가능

◆ 외부 2핀 커넥터로 5V 전원공급 또는 USB 전원이 점퍼 연결만으로 AVR에 공급됨
       ◆ KCC 인증번호 : MSIP-REM-TXZ-AM-128USBV20

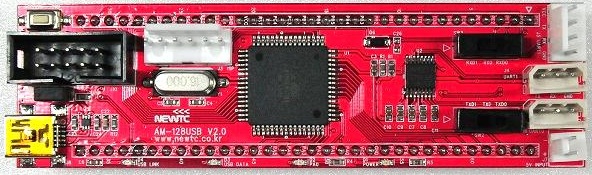

AM-128USB 모듈(전면)

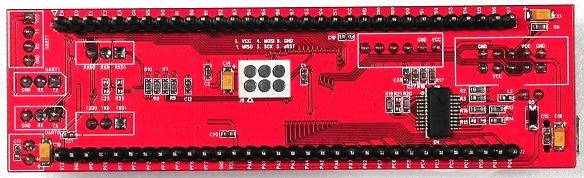

AM-128USB 모듈 (후면)
