본 제품은 방송통신기자재등의 적합등록필증을 받은 제품입니다.
KC인증 번호 : R-R-TXZ-RD-EM
◆ 소개
▶ 단독으로 e2studio나 CS+ 통합 개발 환경(IDE)를 이용해서 타겟 MCU의 프로그램 개발·쓰기·디버그 및 평가가 가능.
▶ 타겟 MCU부와 RL78용 간이 에뮬레이터(E2oB부)를 분리하고, 케이블로 연결해서 사용가능.
▶ RL78/G13 개발을 위한 모듈.
▶ 리셋 스위치 내장.
▶ 2줄짜리 2.54 Header Pin이 좌우로 각 24개의 핀으로 배치되어 있음.

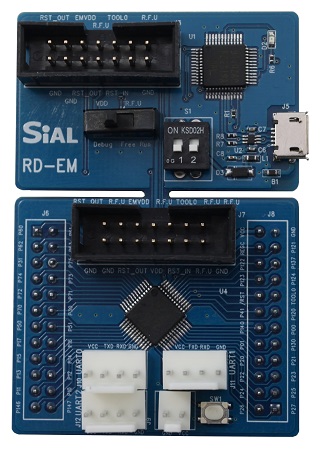

에뮬레이터 포함 RL78 소형 모듈 RM-RL78-G13-EM48P

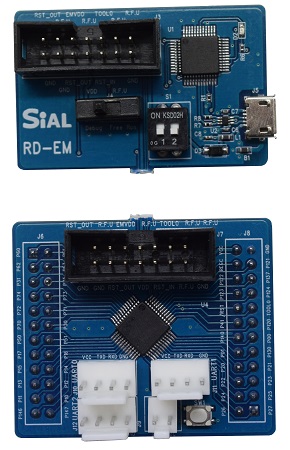

에뮬레이터 포함 RL78 소형 모듈 RM-RL78-G13-EM48P(분리)

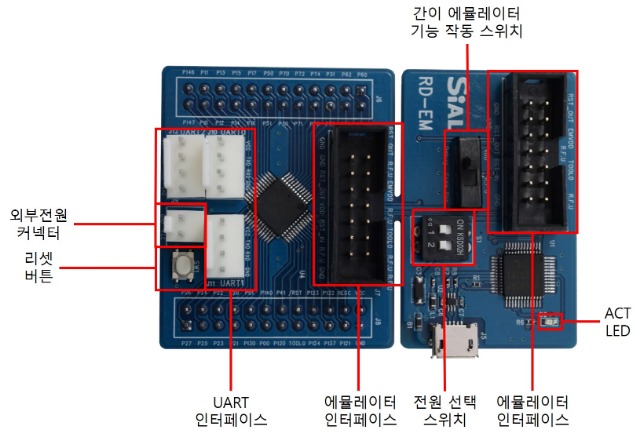

◆ 하드웨어 구성도
RM-RL78-G13-EM48P 하드웨어 구성도
◆ 전원공급
본 모듈의 전원은 DC 3.3V ~ 5.5V를 사용하도록 설계되어 있습니다.
다음 방법 중 하나로 전원 공급이 가능합니다.
▶ 모듈의 에뮬레이터 커넥터를 통하여 3.3V~5V 를 공급합니다. (공급받는 전원은 전원을 공급하는 장비에 따라 다르며, 3.3V 및 5V를 권장합니다.)
▶ 개발 보드의 USB커넥터로 5V 전원을 공급합니다. PC와 USB-Micro 5pin 타입 케이블로 연결하시면 됩니다.
▶ 개발 보드의 J9 커넥터에 배터리를 연결합니다. 3.3V나 5V를 공급합니다.
절대로 6V 이상을 공급하시면 안됩니다. 회로적으로 직결되어있기 때문에 무리한 전압이 들어가면 MCU가 손상됩니다.
▶ 메인보드의 UART 커넥터 VCC 핀에 전원을 공급합니다. 이 전원은 전역 전원과 같은 전압을 가지고 있으며, 여기에 공급되는 전원은 전역 전원입니다.
◆ 주의사항
▶ 역전압, 역전류를 가하지 마세요. 모듈 및 개발 보드가 손상될 수 있습니다.
▶ 과도한 힘을 주거나 충격을 주지 마세요. 제품이 파손될 위험이 있습니다.
▶ 출력핀, 전원핀들 끼리 닿아 쇼트가 나는 상황을 피해주세요. 치명적인 손상이 일어날 수 있습니다.
|
