▶ RL78용 포터블 스틱라이터 RM-STWR

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.

KCC인증 번호 : R-R-TXZ-RM-STWR

2025/08/11일자 기준으로 펌웨어 3.02버전으로 출고됩니다.

기존의 스틱라이터 펌웨어 3.00버전 이상의 경우 윈도우앱 실행 시 펌웨어 업데이트를 진행할 지 묻는 메시지가 표시됩니다. 업데이트를 진행하시면 최신버전의 펌웨어를 사용하실 수 있습니다.

RM-STWR는 포터블 RL78 다운로드 장비로, 내부에 HEXA 프로그램이 적재되어 있다면 현장에서 PC와 에뮬레이터 없이 단독으로 타겟보드에 Flash가 가능합니다.

전용 Windows프로그램을 사용하면 RM-STWR에 HEXA프로그램을 적재할 수 있고, 연결된 타겟보드에 바로 HEXA프로그램을 Flash하는 것이 가능합니다.

1.   한 영역당 최대 768kB크기의 Codeflash, 최대 192kB크기의 DataFlash

   RL78 HEXA프로그램을 2개의 영역(FW1, FW2)에 적재가 가능합니다.

2.   RL78의 27가지 시리즈가 호환됩니다. (D1A, F12, F13, F14, F15, G11, G12, G13, G13A, G14, G1A, G1C, G1D, G1F, G1G, G1H, G1P, H1D, I1A, I1B, I1C, I1D, I1E, L12, L13, L1A, L1C)

3.   RM-STWR 전용 Windows 프로그램을 지원합니다.

4.   간단한 4Pin 다운로드 인터페이스를 지원합니다.

5.   연결된 Target시스템으로부터 전원을 공급받아 동작이 가능합니다.

-추천 활용처 –

1. 도어록 생산시 펌웨어쓰기용.

2. 생산공장에서 RL78을 사용하는 보드에 HEXA파일(*.mot, *.hex 지원) 쓰기용.

3. 애프터서비스맨들이 A/S시 들고 다니면서 펌웨어 업데이트를 위하여 HEXA를 업데이트하는 용도.
   고객님의 장비에 연결한 이후 RM-STWR의 스위치를 누르는 것으로 업데이트가 완료됩니다.

-드라이버 –

RM-STWR 스틱라이터의 전용 윈도우앱은 Windows7, 10, 11을 지원합니다.

Windows10, 11의 경우에는 USB연결시 자동으로 설치되며,(OS단에서 지원됨)

Windows 7의 경우 RM-STWR용으로 제공되는 드라이버를 설치해주셔야 합니다.

(Windows OS에서만 드라이버 지원됨)

본사 홈페이지(https://www.newtc.co.kr/ ) ==> 자료실 참조

-전용 윈도앱 프로그램 –

제품 구매시, 뉴티씨 홈페이지에 회원가입하실 때 기입하신 email로 프로그램을 보내드립니다.

뉴티씨 홈페이지가 아닌 다른 구매처에서 구매하신 경우, 뉴티씨 홈페이지에 가입하시고, 고객지원-->A/S게시판에 요청하여 주시면, 답변으로 파일을 전달해드립니다.

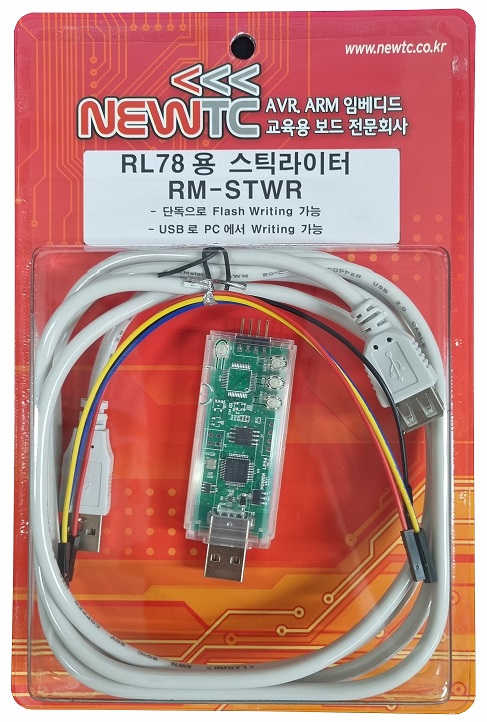

                                                                                    그림 1. 제품 포장 구성도

 - USB A연장 케이블 (1.8m) 1개
 - 점퍼케이블(F to F) 1핀 적색/흑색/청색/황색 4가지 각 1개
 - RM-STWR 스틱라이터 1개

                             그림 2. 사용 스위치 및 LED 및 핀 설명도 (RL78에 연결가능)

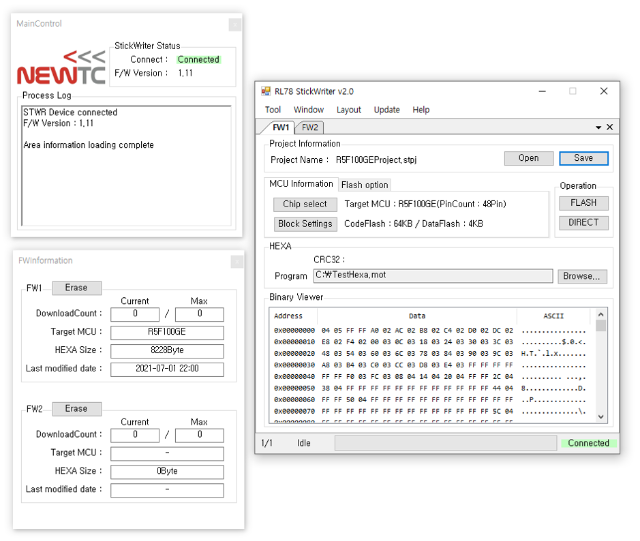

                                                       그림 3. 전용PC윈도우앱
