4x4 멀티 키 매트릭스 모듈 (PM-KEYM-4X4) 소개

u  4x4 개의 키를 입력 받을 수 있는 키 매트릭스 모듈

u  멀티 터치 입력 가능 (모든 키를 동시에 입력해도 인식함)

u  3.3V VCC부터 사용 가능. (저전력 CPU에서 전압 증폭기 없이 활용 가능)

u  10-pin 박스 커넥터로 연결되어 ㈜뉴티씨의 개발 보드를 연결하여 편리하게 사용 가능

u  스티커를 사용하여 각 키를 꾸밀 수 있음

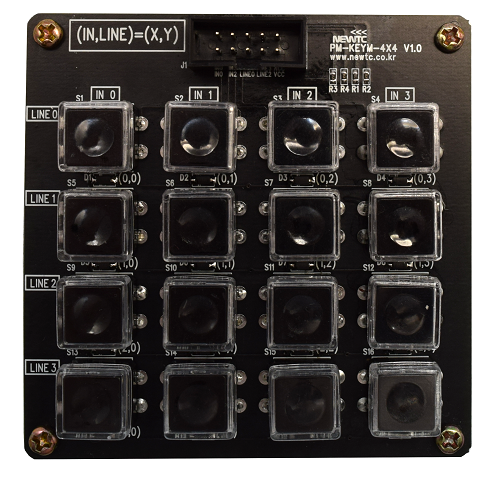

PM-KEYM-4X4 모듈

4x4 멀티 키 매트릭스 모듈 (PM-KEYM-4X4) 하드웨어

1. 하드웨어 구성도

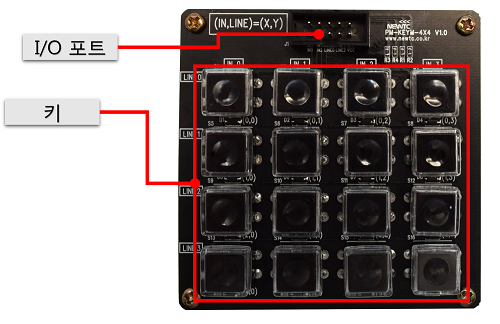

PM-KEYM-4X4 모듈 하드웨어 구성도

                       고정 홀 지름: 3Φ

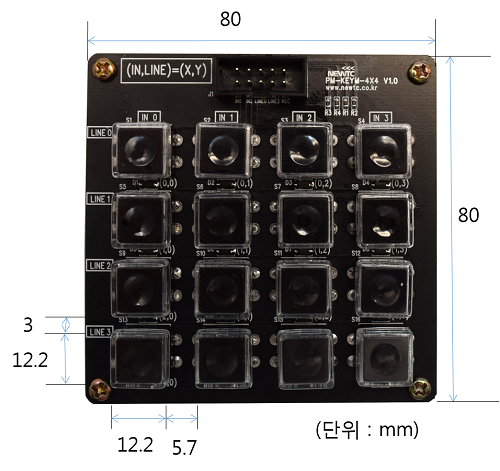

PM-KEYM-4X4 기구도

2. 커넥터 연결

PM-KEYM-4X4 모듈 사용하기

개발 보드와 연결

개발 보드와 연결할 때에는 10-pin (2x5)박스 케이블 1개를 사용하여 연결해야 합니다. 아래는 개발 보드와의 연결 예시입니다.

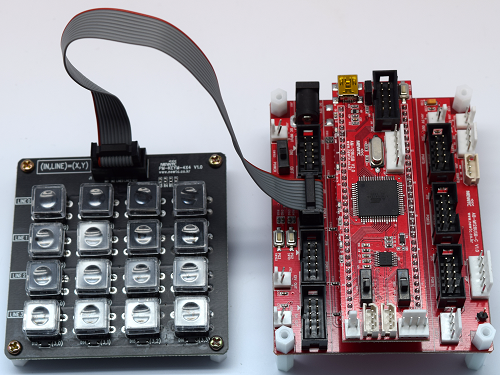

PM-KEYM-4X4 + AM-128USB-C 개발 보드
