Bluetooth 통신 모듈 (PM-BT-UART-x) 소개

u  CSR사의 BC417 BlueCore4-External을 이용한 Bluetooth v2.0+EDR system 모듈

u  EDR(Enhanced Data Rate) 호환(v2.0.E.2규격, 2Mbps와 3Mbps 변조모드 모두 호환)

u  5V 단일 외부 전원 공급으로 모듈 사용(별도 3.3V 전원 필요 없음)

u  모듈 전체를 껏다 켤 수 있는 활성화(Enable)핀 및 RTx 상태 표시핀 포함

u  장치 이름, Passkey, Baudrate 등을 설정 가능.

u  AT 명령(AT Command)를 활용하여 손쉽게 각종 모듈 및 통신 설정 가능

u  마스터/슬레이브 가 한 쌍을 이루어 1:1 통신가능

u  Bluetooth 2.0 공식 인증을 받은 것이 아래 링크에서 확인됩니다.

u  Bluetooth 2.0 인증 링크: https://launchstudio.bluetooth.com/ListingDetails/16992

PM-BT-UART-M 모듈 전면 (블루투스 마스터), 흰점 있음

Bluetooth 통신 모듈 (PM-BT-UART-x) 하드웨어

2.1 하드웨어 구성도

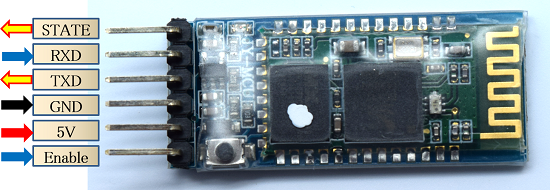

PM-BT-UART-M 모듈 하드웨어 구성도

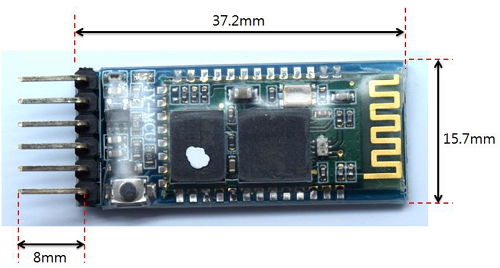

PM-BT-UART-M 모듈 기구도

2.2 커넥터 연결

블루투스 모듈의 양 끝 두 핀은 추가 기능이므로 연결하지 않아도 됩니다.

PM-BT-UART-x 모듈 사용하기

1. 뉴티씨의 Arduino At Heart 보드와의 연결

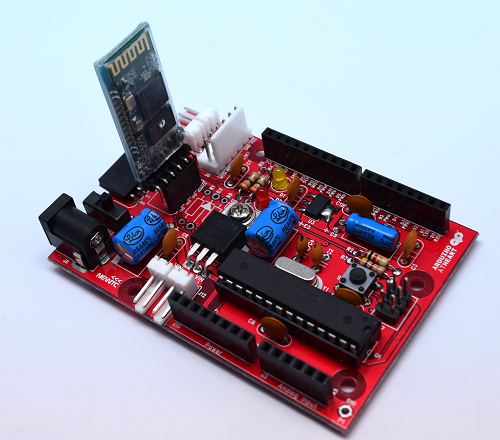

DM-USTYLE-CT 보드 + PM-BT-UART-M

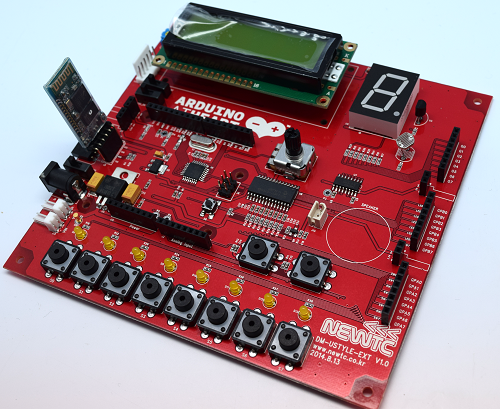

DM-USTYLE-EXT + PM-BT-UART-M

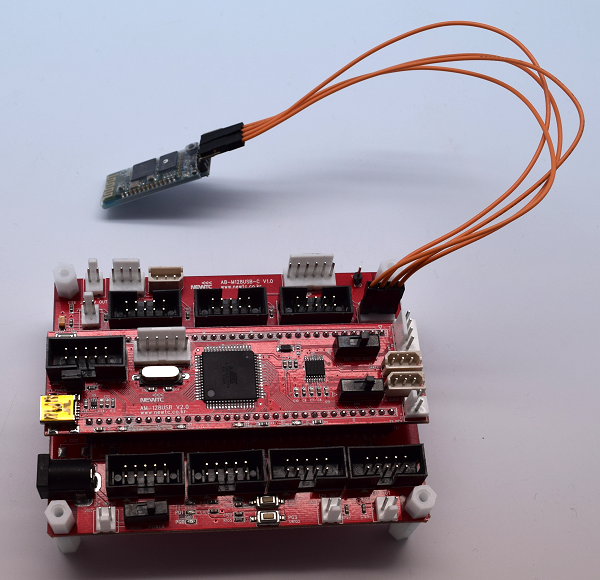

AB-M128USB-C 보드 + PM-BT-UART-M
