AVR用ISP(In System Programming)開発装置
• AVR 内部プログラムメモリに、ユーザーが作成したプログラムをダウンロードしてテストすることができます。(Flash Read/Writeをサポート)
• ATMEGA2560, ATMEGA2561, ATMega128, ATMega32, ATMega16, ATMega8などISPをサポートする全8ビットAVRマイクロコントローラのダウンロード可能(3.3V/5V互換)
• AT89S52, AT89S51など、89S系列の8051互換マイクロコントローラに使用可
• サポートS/W (http://www.NewTC.co.kr ホームページから各種講座を提供)
• ICC-AVR からコンパイルした後、自動ダウンロード可能
• CodeVision C Compiler
o V1.24.6 Commercial Release 以上に対応(V1.24.7Fは対応していない)
o V1.25.xバージョン以上において安定的な動作が可能
• AVR STUDIOの最新バージョン(4.18 ~ 4.13)全部に対応
AD-JTAGの紹介
• AVR用JTAG開発装置
o AVRの各ポート、インタラプト、レジスタなどをブレークポイントとして設定し、ソースコードライン別にチップの動作状態を確認することができます。
o AVRマイクロコントローラの内、AT90CAN128, ATmega128, ATmega16, ATmega162, ATmega169, ATmega32, ATmega323, ATmega64のみに対応します。
• AVR Studio及びIARのEwAVRからAVRへのプログラムのダウンロードやデバッグ可能。
使用S/W
• http://www.NewTC.co.krのホームページから、AVR Studioバージョンの アップグレードの時、JTAGのアップグレード方法及び各種AVR講座を無料提供
• CodeVision C Compiler
o AVR Studio 4.18 ( build 684) http://www.atmel.com/dyn/resources/prod_documents/AvrStudio4Setup.exe
アップグレードにお困りの方は弊社までご訪問いただくか、製品を送付して頂ければ、送料の実費ご負担にて、無料でアップグレード致します。
o V1.24.6 Commercial Release以上に対応(V1.24.7Fは対応していない)
o V1.25.x バージョン以上において安定的な作動が可能

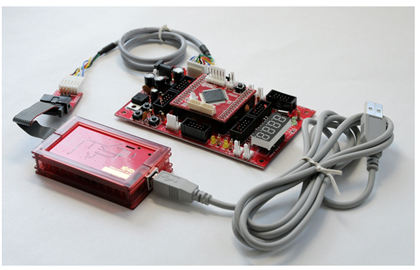

• AVRと連結する方法
AVRと連結する方法
• AVRのTCK, TDO, TMS, TDIを、AVR JTAGのTCK, TDO, TMS, TDIへ連結する。
