- ATMega128A-AU AVRマイクロコントローラを使用
- 256Kbit (32Kbyte) SRAM内蔵 (ISSI IS62C256AL)
- 2列の2.54mmピッチのピンヘッダが両側に32ピンずつ配置されている。(AM-128Pro互換)
- MAX232の内蔵によりRS-232通信可能、UART0, UART1 (別売のシリアルケーブルが必要)
- ISPコネクタ、16MHz X-tal、Reset S/W、電源LEDランプ内蔵
- サイズ : 47mm * 47mm

< イメージ : AM-128RAM >

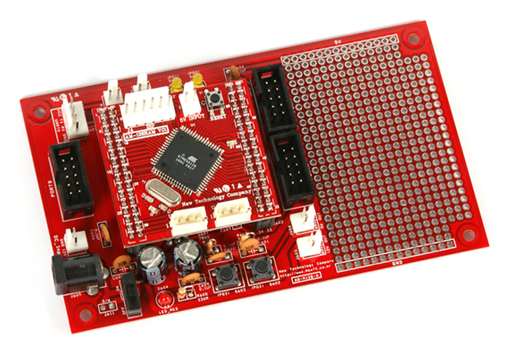

AB-M128Pro-A, AB-M128-A, AB-M128-Bのメインボードと一緒に使用することができます。

AM-128RAMモジュールの使用方法(ソフトウェア関連)
AVR 128RAMモジュールの駆動方法
本モジュールはISP、リセットボタン、動作確認表示LED、シリアル通信などを内蔵して、簡単にATMega128を動作させるように製作されました。
ホームページから提供されるICC-AVRデモコンパイラ、またはその他のコンパイラを利用して、ATMega128 MCUを動作させることができるプログラムを作成することができます。
作成されたプログラムは当社で販売しているAVR ISPケーブル(モデル名 AD-USBISP, AD-ISPPro)を利用して、モジュールにダウンロードできます。
本モジュールを使って初めて勉強する場合には、ホームページから提供するAVR講座を参考してください。
