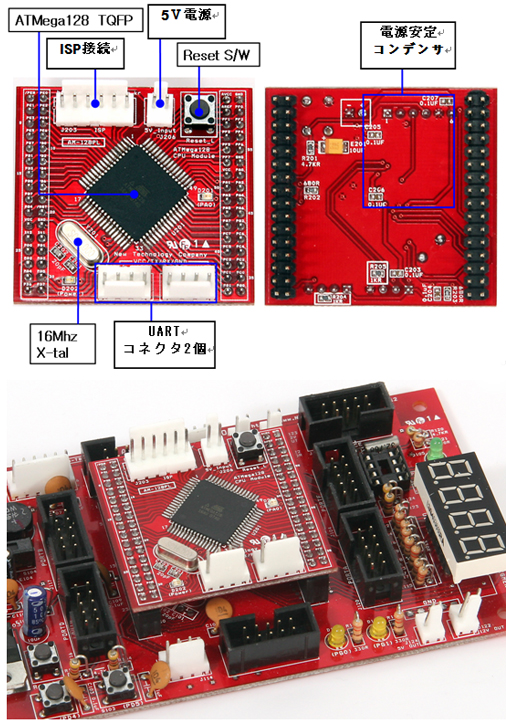

ATMega128A-AU AVRマイクロコントローラを使用
2列の2.54mmピッチのピンヘッダが両側に32ピンずつ配置されている。
5V LevelでUART通信可能、UART0, UART1 (RS-232C 通信をするには、変換ボードが必要)
ISPコネクタ、16MHz X-tal、Reset S/W、電源LEDランプ内蔵
サイズ : 47mm * 47mm

AB-TB128P, AB-M128-A, AB-M128-Bのメインボードと一緒に使用することができます。

本モジュールはISP、リセットボタン、動作確認表示LED、シリアル通信などを内蔵して、簡単にATMega128を動作させるように製作されました。
ホームページから提供されるICC-AVRデモコンパイラ、またはその他のコンパイラを利用して、ATMega128 MCUを動作させるプログラムを作成することができます。
作成されたプログラムは、当社で販売しているAVR ISPケーブル(モデル名 AD-USBISP, AD-ISPPro)を利用して、モジュールにダウンロードできます。
本モジュールを使って初めて勉強する場合には、ホームページから提供するAVR講座を参考してください。
