AM-128PRO, AM-128PL MCUモジュールを接続して開発することができるボードです。
ATMega128の全ポート(PORTA - PORTF)が10ピンコネクタで接続されている。
AM-128PROに内蔵されたシリアルポートでデバック可能
外部電源 12V 入力、内部動作は5Vの単一電源を使用

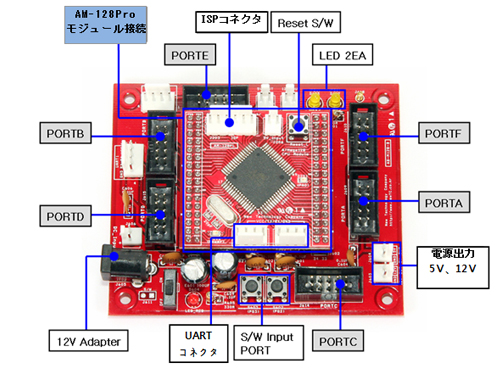

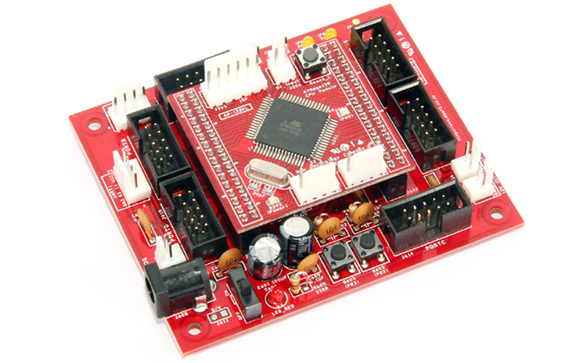

< ATMega128 開発ボード AB-M128-B >

ポートコネクタのピン番号

プログラムのダウンロード
AVRマイクロコントローラのISP機能を利用してPCからプログラムを作成し、ダウンロードして動作させることができます。コンパイラにはICC AVR、CodeVision AVRなどがあります。コンパイラでコンパイルをした後、生成されたダウンロード用ファイルをISPを利用してダウンロードできます。コンパイラツールにおいてISP機能をサポートします。

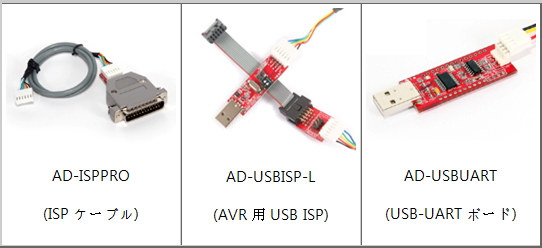

プログラムのダウンロードはAD-USBISP(USB), AD-ISPPRO(プリンタポート)、AD-JTAG(シリアルポート)を利用してダウンロードできます。
詳細な内容は、当社ホームページ(http://www.newtc.co.jp)から提供する講座をご利用ください。
