AVR MEGA 128프로 개발키트(+USBISP)
  • 모델명 : KD-128PRO-USB
  • 제조사 : (주)뉴티씨(NEWTC)
  • 종류 :
  • 판매가격 : 원 (부가세 포함)
  • 포인트 :
  • 수량 :
  • 개요
  • 구성도
  • 제품작동
  • 콘텐츠
  • 쇼핑

◈ 제품 소개
ㆍ AVR 마이크로프로세서인 ATMega128 MCU를 사용하는 개발키트입니다.
ㆍ AD-USBISP V03.6 lite를 함께 드리는 상품입니다.
ㆍ ATMega128은 내부에 롬(ROM)과 램(RAM)을 내장하고 내부 장치로 AD Converter를 내장하고 있어
    복잡한 회로 구성없이 시스템을 설계할 수 있습니다.
ㆍ 다양한 조합의 키트 구성을 가지고 있으며, 원하는 키트구성을 골라서 저렴한 가격에 구매하여 활용이 가능합니다.
ㆍ 또한 ISP (In System Programming) 포트를 지원하여 개인이 값비싼 장비 없이도 개발할 수 있습니다.
ㆍ HEX파일 다운로딩은 함께 드리는 USB방식의 본사의 AD-USBISP를 이용하시면 됩니다.
ㆍ ATMega128의 모든 포트(PORTG 제외)를 10 Pin HeaderBox로 연결하여 다른 제품을 개발 하실 때에도 사용할 수 있도록 설계 되었습니다.
ㆍ 본 제품은 AVR MCU 개발환경을 쉽게 갖고 공부하실 수 있도록 도움을 드리고자 예제 소스, 회로도, 강좌 등을 CD 등에 함께 드리고 있습니다.
    - 단, 본사 홈페이지 및 CD의 모든콘텐츠의 이용은 고객님 1인의 학습의 용도에만 제한합니다.

◈ 제품 사양

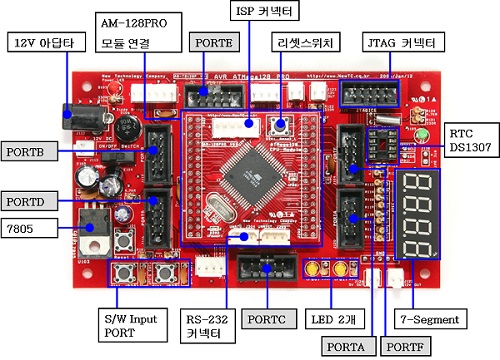

ㆍ ATMEL 사의 AVR 마이크로 컨트롤러 ATMega128 사용(기본 동작 프로그램 내장)
ㆍ AM-128PRO MCU 보드 연결하여 사용가능
ㆍ 16MHz X-tal 사용
ㆍ 외부전원 12V 입력. 내부동작 5V 단일 전원

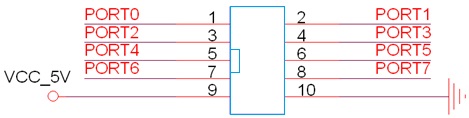

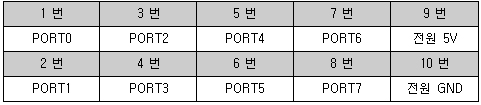

ㆍ ATMega128의 모든 포트(PORTA – PORTF)가 10 Pin HeaderBox로 연결되어 있음.
ㆍ AM-128PRO에 내장된 시리얼 포트로 디버깅 가능
ㆍ 동작 확인 LED (2EA) 내장
ㆍ 세븐세그먼트 x 4 내장
ㆍ 스위치 (2EA) 내장
ㆍ AVR-JTAG 연결 커넥터 내장
ㆍ RTC DS1307 내장
ㆍ 전원 보호 회로 내장

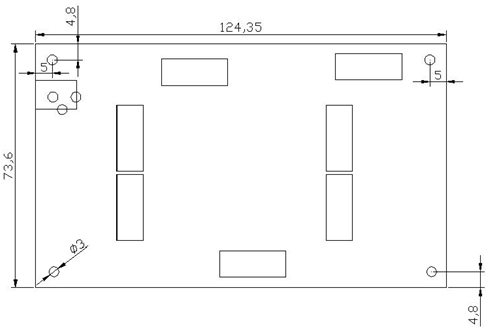

ㆍ 사이즈 124 * 75 [mm]

◈ 종류별 내용물 구분
ㆍ KD-128PRO-USB 키트 구성물

ㆍ KD-128PRO-USB-L 키트 구성물

ㆍ KD-128PRO-L 키트 구성물

ㆍ AB-M128PRO-A 보드 구성물                            ㆍ AB-M128PRO-A 메인보드만 판매구성(모듈제외)
