FPGA CYCLONE 4E 모듈
  • 모델명 : FM-CYCLONE 4E V01
  • 판매가격 : 원 (부가세 포함)
  • 포인트 : 점
  • 수량 : 개
  • 개요
  • 구성도
  • 제품작동
  • 콘텐츠
  • 쇼핑
▣ FPGA 모듈 ( Model : FM-CYCLONE 4E ) 소개

    ▶ ALTERA 사의 FPGA(EP4CE6E22C8N)를 이용한 모듈
    ▶ 본사의 USB Blaster를 이용하여 프로그램을 다운로드 가능
    ▶ 3.3V 단일 외부 전원 공급으로 FPGA를 사용(2.5V/1.2V 내부전원 자체변환기능 내장)

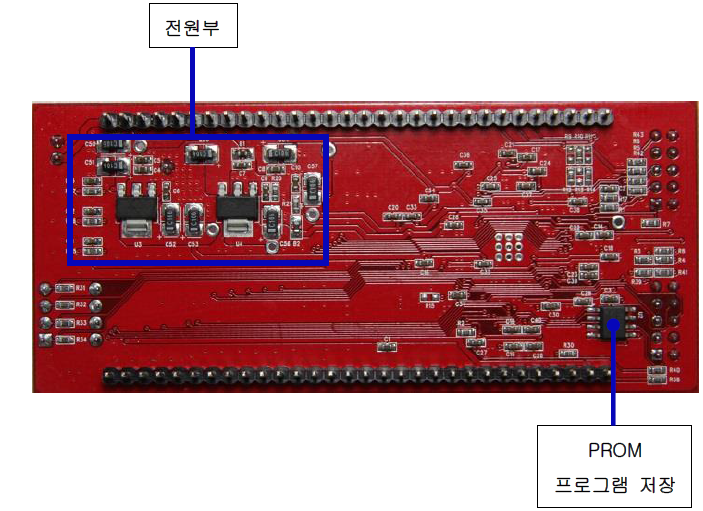

    ▶ PROM을 내장하여 전원이 꺼졌다 켜져도 프로그램을 유지
    ▶ 2.54mm 핀 간격의 일렬 헤더핀을 적용하여 빵판(Bread Board)에 사용 가능
    ▶ JTAG 및 PROM용 Writing 커넥터는 ALTERA 표준 10핀 커넥터 사용

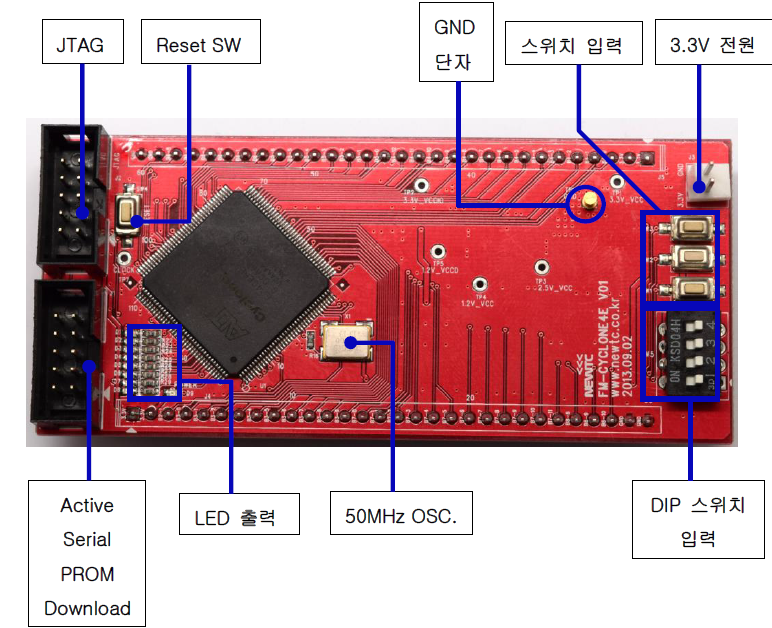

                                                 FM-CYCONE4E V01




                                               FB-CY4E-DEV에 연결한 사진



                                  FM-USBBLASTER를 이용한 사진
